Neste post você encontra informações de como utilizar a Fast Fourier Transformer (FFT) em seu projeto com PIC32MX.
A família de microcontroladores PIC32MX não possui instruções de DSP. Operações de DSP estão disponíveis na família PIC32MZ. Aqui iremos apresentar a utilização da função mips_fft16 ( ) disponível na biblioteca DSP Library para o PIC32MX. Utilizaremos a linguagem C com o compilador MPLAB XC32 no ambiente de desenvolvimento MPLAB X.
No início do nosso projeto devemos incluir os headers"dsplib_dsp.h" e "fftc.h" da biblioteca DSP, conforme mostra o Código 1. O arquivo "fftc.h" contém os coeficientes utilizados nos cálculos da FFT.
#include <stdio.h>
#include <stdlib.h>
#include <math.h>
#include <p32xxxx.h>
#include <xc.h> // comentar esta linha para usar o MPLAB C32
#include <plib.h>
#include "dsplib_dsp.h"
#include "fftc.h"
Código 1 - Incluindo headers da DSP Library ao projeto.
Para o nosso projeto temos que definir o número de "pontos" da FFT, conforme o Código 2.
/* FFT com 128 pontos */
#define N 128 // N = 2^7 = 128
#define fftc fft16c128 // from fftc.h, for N = 128
Código 2 - Define 128 pontos da FFT.
128 amostras no domínio do tempo (lidas pelo conversor analógico-digital, por exemplo), se transformarão em 64 pontos no domínio
da frequência.
Dados da FFT deste exemplo:
- Frequência de amostragem (Fs): 7,68 ksps;
- Pontos da FFT: 128;
- log2 (N) = 7;
- Passo entre as frequências (Fo): 60 Hz.
A
frequência de amostragem (Fs) do sinal de entrada irá determinar o
espaçamento entre as frequências de cada ponto de saída (Fo).
A
frequência de amostragem (Fs) do nosso sinal gerado (a onda quadrada) é
de 7680 Hz, portanto Fo é 60 Hz, ou seja, 7680 sps / 128 pontos da FFT!
Isto
quer dizer que temos na saída o valor do espectro das frequências
múltiplas de 60 Hz, de 0 à 3840 Hz (60 Hz * 64 pontos no domínio da
frequência).
Para o sinal de entrada que será aplicado a FFT iremos utilizar um vetor com dados de uma onda
quadrada de 780 Hz e frequência de amostragem 7680 Hz. Esta onda foi gerada com o auxílio do Software dsPICworks, da Microchip. Para mais informações de como gerar este vetor de dados acesse "Como Utilizar a FFT com o dsPIC - DSP Library". O vetor sinal_Entrada [ ] do tipo int16, com 128 amostragens é visto no Código 3.
Código 3 - Vetor com dados de entrada para a simulação e cálculo da FFT.
A seguir precisamos declarar os vetores e variáveis utilizadas para o cálculo da função mips_fft16 ( ), conforme o Código 4.
int log2N = 7; // log2(128) = 7 N = 128 = (1<<log2N) N = 2^7 = 128
int16c din[N];
int16c dout[N];
int16c scratch[N];
int16c *p_fftc = &fftc;
Código 4 - Declaração das variáveis utilizadas no cálculo da FFT.
Os vetores utilizados pela função mips_fft16 ( ) são do tipo int16c, ou seja, inteiro 16-bit complexo, com partes real e imaginária.
No início da função main ( ) iremos transferir os coeficientes para o cálculo da FFT, conhecidos como Twiddle Factors, da memória de programa para a memória RAM, para execução mais rápida do cálculo. Veja o Código 5.
p_fftc = &fftc; //inicializa ponteiro
for (i = 0; i < N / 2; i++) //move twiddleFactors da flash para a RAM
{
twiddleFactors [i] = *p_fftc;
*p_fftc++; //incrementa o ponteiro
}
Código 5 - Movendo os coeficientes para a memória RAM.
Agora podemos partir para um loop while onde continuamente o PIC32 irá mover os dados contidos no vetor sinal_Entrada [ ] para o vetor din [ ] e limitar a escala entre -0.5 e +0.5. Note que sinal_Entrada [ ] pode conter dados vindos de um conversor analógico-digital ADC, por exemplo, e din [ ] é o vetor com dados complexos utilizados nos cálculos da FFT.
while (TRUE) {
//move buffer do sinal de entrada (real)para vetor da FFT (complexo)
for (i = 0; i < N; i++)
{
din[i].re = sinal_Entrada [i]; //parte real
din[i].im = 0; //parte imaginaria
din[i].re = din[i].re >> 1; //divide pela metade, escalona para -0.5 a +0.5
}
...
Código 6 - Preparando o vetor de dados complexos de entrada para os cálculos da FFT.
A chamada para a função mips_fft16 ( ), que aplica a Transformada Rápida de Fourier ao sinal, é mostrada no Código 7. Detalhes sobre os argumentos desta função você encontra em "PIC32 DSP Library".
// Executa o Calculo da FFT
mips_fft16 (dout, din, twiddleFactors, scratch, log2N);
Código 7 - Cálculo da FFT.
O resultado da FFT está contido no vetor complexo dout [ ].
Para exibir o resultado gráfico da FFT comumente se computa o single sided FFT, a magnitude quadrática do espectro de frequência, ou o módulo do número complexo. O Código 8 apresenta as fórmulas que devem ser aplicadas a cada posição do vetor de dados.
/* Computa o single sided FFT */
// Calcula a soma do quadrado das partes real e imaginária transformando vetor complexo em um vetor real.
square_Magnitude = parte_Real^2 + parte_Imaginaria^2
/* Calcula o Modulo */
// Extrai a raiz quadrada da soma dos quadrados da parte real e imaginaria
modulo = sqrtf(parte_Real^2 + parte_Imaginaria^2)
Código 8 - Cálculo da magnitude quadrática do resultado da FFT.
Por fim, podemos calcular o espectro da frequência de maior magnitude do sinal amostrado, conforme exemplificado no Código 9.
// Encontra a frequency Bin ( indice da frequencia) que possui a maior energia
picoFrequenciaBin = vectorMaxBin (PONTOS_FFT/2,squareMagnitude);
// Calcula a frequencia em Hz com maior espectro
picoFrequencia = picoFrequenciaBin*(SAMPLING_FREQ/PONTOS_FFT);
Código 9 - Cálculo do espectro da frequência de maior magnitude.
O programa agora pode ser testado.
Para confirmar se o seu projeto está correto, verifique se a variável picoFrequencia apresenta o valor de 780 [Hz] após os cálculos. Esta é a frequência da onda quadrada gerada no dsPICwork para a simulação dos cálculos da FFT.
A posição do vetor com o espectro de frequência de maior valor é SquareMagnitude [13].
Veja os cálculos finais:
Fs / PONTOS_FFT = Fo
7680 sps / 128 pontos da FFT = 60 Hz
60 Hz * [13] = 780 Hz!
O Vídeo 1 mostra este código rodando no MPLAB X em modo simulação passo-a-passo.
Vídeo 1 - Simulação dos cálculos da FFT com o PIC32MX.
O Vídeo 2 mostra uma aplicação da FFT com o PIC32MX para a identificação da frequência de um sinal. O display gráfico mostra os dados do vetor squareMagnitude [ ] como resultado da FFT, o espectro das frequências.
Vídeo 2 - Aplicação da FFT para identificar a frequência de um sinal.
Para quem gosta de música e áudio, o Vídeo 3 mostra uma aplicação bem legal para a FFT: um Analisador de Espectro de Áudio para a animação de um MP3 Player com o PIC32MX!
Vídeo 3 - PIC32 MP3 Player & Audio Spectrum Analyser com a FFT.
Foi utilizada a função mips_fft16 para o cálculo da FFT com 128 pontos.
A FFT é testada com o arquivo de áudio Sine3kHz.MP3 contendo uma onda senoidal variando de 20 Hz à 3 kHz.
Referências:
HAYKIN, Simon S.; VAN VEEN, Barry. Sinais e sistemas. Porto Alegre: Bookman, 2001. 668p.
Este post mostra um exemplo de como utilizar a Fast Fourier Transformer (FFT) da Microchip DSP Library da família dsPIC.
dsPICs são Controladores Digitais de Sinais de 16-bit da Microchip, uma junção de Microcontrolador com Processador Digital de Sinais (DSP). Possui a memória RAM dividida em 2 partes: Memória X para acesso das instruções da parte do Microcontrolador e Memória Y para acesso das instruções de DSP. Os cálculos de DSP são executados com variáveis do tipo fracionária (fractional Q15), com range entre -1.0 e +1.0.
As instruções de DSP são tipicamente utilizadas para o Processamento Digital de Sinais. Como todo DSP, o dsPIC também possui a instrução MAC!
A DSP Library da Microchip possui diversas funções como:
- operação com janelas: Bartlett, Blackman, Hamming, Kaiser, etc;
- operação com matrizes;
- filtros digitais FIR e IIR;
- transformadas FFT e IFFT;
Aqui iremos apresentar a utilização da função FFTComplexIP ( ) da DSP Library utilizando a linguagem C. O cálculo da FFT da DSP Library está escrito em Assembly, pois utiliza as instruções de DSP, para permitir o menor tempo de processamento.
Sinal de Entrada para o Cálculo
Para o sinal de entrada que será aplicado a FFT iremos gerar uma onda quadrada com o auxílio do Software dsPICworks, da Microchip.
No menu Generator encontramos a opção Square... para gerar uma onda quadrada.
A Figura 1 mostra os parâmetros que devemos preencher para o software gerar 128 amostras de uma onda quadrada com a frequência de 780 Hz, taxa de amostragem de 7680 sps, do tipo fracionário de 16 bit.
FIgura 1 - Configurações para gerar uma onda quadrada de 780 Hz e 7680 sps no dsPICworks.
A onda quadrada gerada, no domínio do tempo, é vista na Figura 2.
Figura 2 - Onda gerada no dsPICWork.
No menu File, opção Export File... podemos exportar os dados da onda gerada pelo dsPICworks.
O vetor com os dados gerados já adicionado em nosso programa está contido no Código 1. Repare que o vetor é do tipo fractional, 16-bit, com 128 dados de valores -1.0 e +1.0.
Código 1 - Vetor de dados da onda quadrada exportada pelo dsPICworks para ser utilizado no MPLAB.
Dentro do arquivo header DSP.h da Biblioteca DSP podem ser encontrados detalhes dos argumentos da função FFTComplexIP ( ). Quem tiver interesse pode encontrá-lo no Código 2.
/****************************************************************************
*
* Interface to transform operations.
*
* A set of linear discrete signal transformations (and some of the inverse
* transforms) are prototyped below. The first set applies a Discrete Fourier
* transform (or its inverse) to a complex data set. The second set applies
* a Type II Discrete Cosine Transform (DCT) to a real valued sequence.
*
* A complex valued sequence is represented by a vector in which every pair
* of values corresponds with a sequence element. The first value in the pair
* is the real part of the element, and the second its imaginary part (see
* the declaration of the 'fractcomplex' structure at the beginning of this
* file for further details). Both, the real and imaginary parts, are stored
* in memory using one word (two bytes) each, and must be interpreted as Q.15
* fractionals.
*
* The following transforms have been designed to either operate out-of-place,
* or in-place. The former type populates an output sequence with the results
* of the transformation. In the latter, the input sequence is (physically)
* replaced by the transformed sequence. For out-of-place operations, the user
* must provide with enough memory to accept the results of the computation.
* The input and output sequences to the FFT family of transforms must be
* allocated in Y-Data memopry.
*
* The transforms here described make use of transform factors which must be
* supplied to the transforming function during its invokation. These factors,
* which are complex data sets, are computed in floating point arithmetic,
* and then transformed into fractionals for use by the operations. To avoid
* excessive overhead when applying a transformation, and since for a given
* transform size the values of the factors are fixed, a particular set of
* transform factors could be generated once and used many times during the
* execution of the program. Thus, it is advisable to store the factors
* returned by any of the initialization operations in a permanent (static)
* vector. The factors to a transform may be allocated either in X-Data or
* program memory.
*
* Additional remarks.
*
* A) Operations which return a destination vector can be nested, so that
* for instance if:
*
* a = Op1 (b, c), with b = Op2 (d), and c = Op3 (e, f), then
*
* a = Op1 (Op2 (d), Op3 (e, f))
*
****************************************************************************/
/* Transform operation prototypes. */
extern fractcomplex* TwidFactorInit ( /* Initialize twiddle factors */
/* WN(k) = exp(i*2*pi*k/N) */
/* computed in floating point */
/* converted to fractionals */
int log2N, /* log2(N), N complex factors */
/* (although only N/2 are computed */
/* since only half of twiddle factors */
/* are used for I/FFT computation) */
fractcomplex* twidFactors, /* ptr to twiddle factors */
int conjFlag /* indicates whether to generate */
/* complex conjugates of twiddles */
/* 0 : no conjugates (default) */
/* 1 : conjugates */
/* twidfact returned */
/* only the first half: */
/* WN(0)...WN(N/2-1) */
/* (or their conjugates) */
);
/*...........................................................................*/
extern fractcomplex* BitReverseComplex ( /* Bit Reverse Ordering */
/* (complex) */
int log2N, /* log2(N), N is vector length */
fractcomplex* srcCV /* ptr to source complex vector */
/* MUST be N modulo aligned */
/* srcCV returned */
);
/*...........................................................................*/
extern fractcomplex* FFTComplex ( /* Fast Fourier Transform */
/* (complex, out-of-place) */
int log2N, /* log2(N), N-point transform */
fractcomplex* dstCV, /* ptr to destination complex vector */
/* with time samples */
/* in natural order */
/* MUST be N modulo aligned */
fractcomplex* srcCV, /* ptr to source complex vector */
/* with time samples */
/* in natural order */
fractcomplex* twidFactors, /* base address of twiddle factors */
/* either in X data or program memory */
/* if in X data memory, it points at */
/* WN(0).real */
/* if in program memory, base is the */
/* offset from program page boundary */
/* to address where factors located */
/* (inline assembly psvoffset ()) */
int factPage /* if in X data memory, set to */
/* defined value COEFFS_IN_DATA */
/* if in program memory, page number */
/* where factors are located */
/* (inline assembly psvpage ()) */
/* dstCV returned */
/* with frequency components */
/* in natural order */
/* and scaled by 1/(1<<log2N) */
);
/*...........................................................................*/
extern fractcomplex* FFTComplexIP ( /* Fast Fourier Transform */
/* (complex, in-place) */
int log2N, /* log2(N), N-point transform */
fractcomplex* srcCV, /* ptr to source complex vector */
/* with time samples */
/* in natural order */
fractcomplex* twidFactors, /* base address of twiddle factors */
/* either in X data or program memory */
/* if in X data memory, it points at */
/* WN(0).real */
/* if in program memory, base is the */
/* offset from program page boundary */
/* to address where factors located */
/* (inline assembly psvoffset ()) */
int factPage /* if in X data memory, set to */
/* defined value COEFFS_IN_DATA */
/* if in program memory, page number */
/* where factors are located */
/* (inline assembly psvpage ()) */
/* srcCV returned */
/* with frequency components */
/* in bit reverse order */
/* and scaled by 1/(1<<log2N) */
);
Código 2 - Parte do arquivo DSP.h da Microchip DSP Library com declaração das funções da FFT.
No início do nosso projeto devemos incluir o header DSP.h da biblioteca DSP, conforme mostra o Código 3.
O arquivo Header do dsPIC30F4013 também é incluso aqui, aliás, este é o DSC que iremos utilizar para a demonstração da FFT. Possui capacidade para 30 MIPS @117 MHz, 48 kB de Flash para memória de programa, 1 kB de memória RAM X e 1 kB de memória RAM Y, 1 kB de EEPROM e 13 canais ADC 12-bit com 200 ksps.
Código 3 - Incluindo a biblioteca DSP.h ao projeto.
Os seguintes arquivos de biblioteca (.a) foram adicionados ao projeto:
- libc-coff.a;
- libdsp-coff.a;
- libm-coff.a;
- libp30f4013.a;
- libpic30-coff.a.
A Transformada de Fourier (FT) é utilizada para converter uma função ou sinal do domínio do tempo para o domínio da frequência e vice-versa.
A Transformada Discreta de Fourier (DFT) é aplicada para sinais discretos no tempo (dados coletados por um conversor analógico digital por exemplo).
A Transformada Rápida de Fourier (FFT) foi desenvolvida para uma execução mais rápida dos cálculos da FT possibilitando o seu uso na computação. Dentre as suas principais aplicações estão a filtragem digital, reconhecimento de padrões, bargraph para sinais de áudio, equalizadores, eliminações de ruído e interferência de imagens.
A FFT representa a soma de uma série de ondas senoidais de diferentes frequências, fases e amplitudes.
Para entender a diferença do sinal analisado no domínio do tempo e no domínio da frequência vamos a um exemplo prático utilizando o software dsPICworks, da Microchip. Com ele geramos alguns sinais.
Na Figura 3a temos um sinal senoidal de 60 Hz (domínio do tempo, eixo x do gráfico).
Figura 3a - Sinal Senoidal de 60 Hz no tempo.
Na Figura 3b um sinal senoidal de 600 Hz (domínio do tempo).
Figura 3b - Sinal Senoidal de 600 Hz no tempo.
Efetuando a soma dos sinais senoidais A e B obtemos o sinal C mostrado na Figura 3c (domínio do tempo).
Figura 3c - Soma dos Sinais Senoidais de 60 Hz e 600 Hz no tempo.

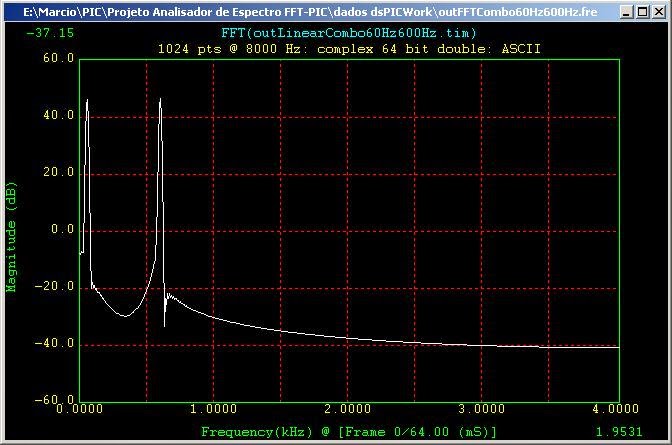

O resultado da Transformada Rápida de Fourier aplicada ao sinal C é exibido na Figura 3D. O sinal agora é visto no domínio da frequência (eixo x do gráfico). Observe 2 picos no gráfico, que representam a energia do espectro de 60 Hz e de 600 Hz.
Figura 1d - Resultado da FFT aplicada ao sinal.
A análise de um sinal no domínio da frequência se torna muito
interessante e/ou mais amigável conforme a aplicação, por exemplo, em um
VU Meter, equalizador gráfico de áudio ou na análise das frequências
harmônicas da rede de energia elétrica (múltiplas de 60 Hz).
Para o nosso projeto temos que definir o número de "pontos" da FFT, conforme o Código 4.
//---------------------- Define constantes -------------------------------
// constantes da FFT
#define PONTOS_FFT 128 //numero de pontos da FFT
#define LOG2_ESTAGIOS_BUTTERFLY 7 //numero de estagios "Butterfly" da FFT
#define TAXA_AMOSTRAGEM 7680 //taxa de amostragem do sinal de entrada
Código 4 - Define 128 pontos da FFT.
128 amostras no domínio do tempo (lidas pelo conversor analógico-digital, por exemplo), se transformarão em 64 pontos no domínio
da frequência.
Dados da FFT deste exemplo:
- Frequência de amostragem (Fs): 7,680 ksps;
- Pontos da FFT: 128;
- log2 (N) = 7;
- Passo entre as frequências (Fo): 60 Hz.
A frequência de amostragem (Fs) do sinal de entrada irá determinar o espaçamento entre as frequências de cada ponto de saída (Fo).
A
frequência de amostragem (Fs) do nosso sinal gerado (a onda quadrada) é
de 7680 Hz, portanto Fo é 60 Hz, ou seja, 7680 sps / 128 pontos da FFT!
Isto quer dizer que temos na saída o valor do espectro das frequências múltiplas de 60 Hz, de 0 à 3840 Hz (60 Hz * 64 pontos no domínio da frequência).
O Código Fonte
Retornando ao nosso projeto, iremos declarar as outras variáveis e vetores de dados que serão utilizados, Veja no Código 5 que o vetor sinalComplexo é do tipo fractcomplex (fracionário com partes real e parte imaginária). Este vetor irá conter os dados de entrada complexos para o cálculo da FFT. Este vetor é alocado na memória RAM Y, acessada pelas instruções de DSP contidas na função FFT.
int picoFrequenciaBin = 0;
unsigned long picoFrequencia = 0;
fractional *temp3_pnt, tempFrac;
// Entrada do sinal para a FFT declarada na memoria Y
fractcomplex sinalComplexo[PONTOS_FFT]__attribute__ ((section (".ydata, data, ymemory"),aligned (PONTOS_FFT * 2 *2)));
fractional SquareMagnitude [PONTOS_FFT/2];
Código 5 - Declara variáveis e vetores.
Os cálculos da FFT utilizam coeficientes chamados Twiddle. Estes coeficientes podem ser calculados através da equação:
WN (kn) = exp [-(j*2*pi*k*n)/N]
No nosso programa utilizamos os coeficientes declarados na memória de programa. A quantidade de coeficientes depende do número de pontos da FFT. O Código 6 contém os coeficientes Twiddle para 128 pontos da FFT. Os coeficientes também podem estar alocados na memória RAM, o que permite o processamento da FFT em menor tempo, mas nem sempre temos espaço em memória RAM disponível (1 kB para o dsPIC30F4013), então podemos optar por declarar os coeficientes na memória de programa (48 kB para o dsPIC30F4013).
Código 6 - Declara coeficientes Twiddle na memória de programa.
O Código 7 mostra o início da função main. De imediato criamos e declaramos algumas variáveis do tipo ponteiro.
int main (void) //inicio do programa
{
int i = 0;
fractional *p_real = &sinalComplexo[0].real ;
fractcomplex *p_complexo = &sinalComplexo[0] ;
fractional *p_fract = &sinalComplexo[0].real ;
...
Código 7 - Início do programa main e declaração de ponteiros para os vetores de dados.
No Código 8 inicia-se o loop while. Encontramos 3 loops for:
1) movemos o vetor de entrada (a onda quadrada gerada pelo dsPICworks para teste do cálculo da FFT) para o vetor complexo utilizado pela FFT;
2) escalonamos o sinal de entrada de -1,0 a +1,0 para -0,5 a +0,5, para evitar overflow dos cálculos;
3) organizamos as partes real e imaginária dos dados do vetor complexo utilizado pela FFT. A parte real contém os dados do sinal gerado, ou de um ADC. A parte imaginária neste caso é zero.
while (1) //loop infinito
{
p_real = &sinalComplexo[0].real ; //inicializa ponteiro
p_complexo = &sinalComplexo[0]; //inicializa ponteiro
/* Move buffer do sinal de entrada (real)para vetor da FFT */
for ( i = 0; i < PONTOS_FFT; i++ )
{
*p_real = sinal_Entrada [i] ;
*p_real++; //incrementa o ponteiro
}
/* Escalona o vetor para o range [-0.5, +0.5] */
p_real = &sinalComplexo[0].real ; //inicializa ponteiro
for ( i = 0; i < PONTOS_FFT; i++ )
{
*p_real = *p_real >>1 ; //desloca 1 bit para a direita
*p_real++;
}
/* Converte vetor real para vetor complexo */
p_real = &sinalComplexo[(PONTOS_FFT/2)-1].real ; //inicializa o ponteiro para parte real do vetor
p_complexo = &sinalComplexo[PONTOS_FFT-1] ;
for ( i = PONTOS_FFT; i > 0; i-- )
{
(*p_complexo).real = (*p_real--);
(*p_complexo--).imag = 0x0000; //Não possui parte imaginaria, escreve valor zero
}
...
Código 8 - Prepara vetor de dados complexos de entrada para cálculos da FFT.
Agora podemos aplicar a Transformada Rápida de Fourier, a FFT, na onda quadrada de 780 Hz!
A função FFTComplexIP se encarrega desta tarefa!
Você encontra a chamada da FFT no Código 9. Após o cálculo da FFT é necessário organizar os dados de saída com a função BitReverseComplex.
/* Cálcula a FFT - Transformada Rapida de Fourier */
FFTComplexIP (LOG2_ESTAGIOS_BUTTERFLY, &sinalComplexo[0], (fractcomplex *) __builtin_psvoffset(&twiddleFactors[0]), (int) __builtin_psvpage(&twiddleFactors[0]));
/* Organiza dados da saída da FFT - Bit-reverso */
BitReverseComplex (LOG2_ESTAGIOS_BUTTERFLY, &sinalComplexo[0]);
Código 9 - Cálculo da FFT e organização do vetor de dados de saía.
No Código 10 você encontra um programa adicional para calcular a soma do quadrado das partes real e imaginária, encontrar a frequência com maior espectro e o cálculo do seu módulo. Isto é útil para criar um gráfico para mostrar o resultado da FFT.
/* Calcula a soma do quadrado das partes real e imaginária
transformando vetor complexo em um vetor real
Sinal = real^2 + imaginario^2 */
SquareMagnitudeCplx(PONTOS_FFT, &sinalComplexo[0], &sinalComplexo[0].real);
/* Move buffer do vetor complexo para vetor comum */
p_fract = &sinalComplexo[0].real ; //inicia ponteiro
for ( i = 0; i < PONTOS_FFT/2; i++ )
{
SquareMagnitude [i] = *p_fract;
*p_fract++; //incrementa o ponteiro
}
/* Encontra a frequency Bin ( indice da frequencia) que possui a maior energia */
VectorMax(PONTOS_FFT/2, &SquareMagnitude[0], &picoFrequenciaBin);
/* Calcula a frequencia em Hz com maior espectro */
picoFrequencia = picoFrequenciaBin*(TAXA_AMOSTRAGEM/PONTOS_FFT);
/* Encontra o modulo da frequencia de pico */
temp3_pnt = &SquareMagnitude[0] ; //inicializa ponteiro
temp3_pnt = temp3_pnt + picoFrequenciaBin;
tempFrac = *temp3_pnt;
tempFloat = tempFrac;
tempFloat = tempFloat / 32767; // Converte fracionario para float
modulo = sqrt (tempFloat); // Extrai a raiz quadrada da soma dos quadrados da parte real/imaginaria
Código 10 - Calcula módulo e encontra frequência de maior energia.
A Simulação dos cálculos no MPLAB IDE
A Figura 4 mostra o projeto aberto no MPLAB IDE v8.83.
Figura 4 - Projeto no MPLAB IDE v8.83 com compilador MPLAB C30.
Na Figura 5 é visualizada a janela Watch da simulação no MPLAB contendo as variáveis e vetores do programa após serem realizados os cálculos.
Figura 5 - Tabela Watch com resultado do cálculo da FFT sobre o sinal quadrado gerado.
Observe que a variável picoFrequencia mostra o valor de 780 [Hz]. Esta é a frequência da nossa onda quadrada gerada no dsPICwork, lembra?
A posição do vetor com o espectro de frequência de maior valor é SquareMagnitude [13].
Veja os cálculos finais:
Fs / PONTOS_FFT = Fo
7680 sps / 128 pontos da FFT = 60 Hz
60 Hz * [13] = 780 Hz!
O código completo deste programa você encontra no Anexo A.
O Vídeo 1 mostra este projeto rodando no MPLAB IDE com o dsPIC30F4013. É simulado passo-a-passo a execução de cada função, incluindo a FFTComplexIP que efetua o cálculo da Fast Fourier Transform - FFT, e as alterações das variáveis na tabela Watch.
Vídeo 1 - Exemplo da FFT rodando no MPLAB IDE
Para quem gosta de música, o Vídeo 2 mostra uma aplicação bem legal para
a FFT: um Analisador de Espectro de Áudio para a animação do áudio com o
dsPIC30F4013!
Vídeo 2 - VU Meter Audio Spectrum Analyser com o dsPIC30F.
Foi utilizada a função FFTComplexIP para o cálculo da FFT com 128 pontos.
A FFT é testada com um gerador de sinal aplicando uma onda senoidal variando de 20 Hz à 1,5 kHz.
Para desenvolver sua própria aplicação e não utilizar mais os dados gerados pelo dsPICwork, você deve configurar o conversor analógico-digital para amostrar o sinal em uma taxa de 7680 sps (7680 Hz) e no formato fracionário com sinal (ADC_FORMAT_SIGN_FRACT). 128 amostras do ADC serão copiadas para o vetor sinal_entrada [ ]. Pronto, agorá é só executar o código aqui sugerido.
Outros valores de Fs, pontos da FFT e Fo podem ser utilizados. Quanto maior Fs (frequencia de amostragem) mais rápido terá que ser seu ADC. Quanto mais pontos da FFT mais memória RAM é necessária para armazenar os vetores de dados e maior será o processamento da FFT (quantidade maior de cálculos).
Trata-se de um Analisador de Espectro que analisa as harmônicas da rede de energia elétrica (60 Hz). As funções da FFT são as mesmas utilizadas neste artigo, inclusive mesma Fs, pontos da FFT e Fo.
Anexo A - Código completo da FFT com o dsPIC30F4013
/************************************************************************************************
********************* DEMONSTRAÇÃO DO USO DA FFT NO dsPIC ***************************************
*************************************************************************************************
Caracteristicas:
- Microcontrolador & DSP dsPIC30F4013 trabalhando a 30 MIPS, com oscilador interno, WDT desligado
- Analise do espectro de frequencia atraves da Transformada Rapida de Fourier - FFT
- Calcula a frequencia com maior espectro e seu modulo
- Sinal gerado para simulacao dos calculos: square signal, 780 Hz, 7680 SPS, amplitude -1.0 a +1.0
- Dados da FFT:
Pontos: 128; 128 amostragens no tempo transformarao em 128 pontos de frequencia
fs: 7,68 kHz; taxa de amostragem
fo: 60 Hz; passo entre as frequencias
Rev. 1.2 Criada aplicação de exemplo para uso da FFT
;##### M.R.G. ######################################
;##### MARÇO/2015 ##################################
;##### USADO MPLAB IDE V8.83 E MPLAB C30 v2.02 #####
;*********** CLOCK INTERNO DE 7.37 MHZ x PLL16 30 MIPS *******************************************
;***** DATA SPACE MEMORY MAP 2K MSB LSB *******************************************************
; X DATA RAM : 0X8001 0X0800 A 0X0BFF 0X0BFE instruçóes MCU e DSC
; Y DATA RAM : 0X0C01 0X0C00 A 0X0FFF 0X0FFE instruções DSC
;***************** obs.: 0x0800 contém endereço do TOS (topo da pilha) ***************************
;*************************************************************************************************
;***** EEPROM. 1 Kbytes of data EEPROM with an address globalrange from 0x7FFC00 to 0x7FFFFE *****
;*************************************************************************************************
*/
//------------------ Inclui ficheiros auxiliares -------------------------
#include "dsp.h"
#include "p30f4013.h"
#include <stdio.h>
/*-------------------------- FUSES ------------------------------*/
//--------- BITS DE CONFIGURACAO DO DISPOSITIVO -----------------
_FOSC (0xBFE3); //(CSW_FSCM_OFF & FRC_PLL16); //30 MIPS
//_FOSC (0xB9E0); //(CSW_FSCM_OFF & FRC); //1,8 MIPS
//_FWDT(WDT_ON & WDTPSA_512 & WDTPSB_4); //WDT = 4096 ms, Prescaler A = 512, B = 4
_FWDT(WDT_OFF); //WDT desligado
_FBORPOR(MCLR_EN & PBOR_OFF & PWRT_OFF);
_FGS(CODE_PROT_OFF);
//---------------------- Define constantes -------------------------------
// constantes da FFT
#define PONTOS_FFT 128 //numero de pontos da FFT
#define LOG2_ESTAGIOS_BUTTERFLY 7 //numero de estagios "Butterfly" da FFT
#define TAXA_AMOSTRAGEM 7680 //taxa de amostragem do sinal de entrada
//----------------- Declara variaveis globais-----------------------------------
fractional sinal_Entrada [128]= { //vetor que ira armazenar os dados de entrada
//valores iniciais declarados para simulacao
//e teste do programa
//square signal 780 Hz 7.68 kSPS
//sinal gerado com o dsPICWorks
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001, 0x8001, 0x8001,
0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF, 0x7FFF,
0x8001, 0x8001, 0x8001};
unsigned char *TXPtr;
unsigned int n,dado;
float tempFloat, modulo;
int picoFrequenciaBin = 0;
unsigned long picoFrequencia = 0;
fractional *temp3_pnt, tempFrac;
// Entrada do sinal para a FFT declarada na memoria Y
fractcomplex sinalComplexo[PONTOS_FFT]__attribute__ ((section (".ydata, data, ymemory"),aligned (PONTOS_FFT * 2 *2)));
fractional SquareMagnitude [PONTOS_FFT/2];
// ------------- Declara constantes gravadas na flash -------------------------
// declara vetor dos coeficientes Twiddle da FFT na memoria de programa
// Define 128 constantes "twiddle" da FFT: WN (kn) = exp [-(j*2*pi*k*n)/N]
const fractcomplex twiddleFactors[] __attribute__ ((space(prog), aligned (PONTOS_FFT*2)))=
{
0x7FFF, 0x0000, 0x7FD9, 0xF9B8, 0x7F62, 0xF374, 0x7E9D, 0xED38,
0x7D8A, 0xE707, 0x7C2A, 0xE0E6, 0x7A7D, 0xDAD8, 0x7885, 0xD4E1,
0x7642, 0xCF04, 0x73B6, 0xC946, 0x70E3, 0xC3A9, 0x6DCA, 0xBE32,
0x6A6E, 0xB8E3, 0x66D0, 0xB3C0, 0x62F2, 0xAECC, 0x5ED7, 0xAA0A,
0x5A82, 0xA57E, 0x55F6, 0xA129, 0x5134, 0x9D0E, 0x4C40, 0x9930,
0x471D, 0x9592, 0x41CE, 0x9236, 0x3C57, 0x8F1D, 0x36BA, 0x8C4A,
0x30FC, 0x89BE, 0x2B1F, 0x877B, 0x2528, 0x8583, 0x1F1A, 0x83D6,
0x18F9, 0x8276, 0x12C8, 0x8163, 0x0C8C, 0x809E, 0x0648, 0x8027,
0x0000, 0x8000, 0xF9B8, 0x8027, 0xF374, 0x809E, 0xED38, 0x8163,
0xE707, 0x8276, 0xE0E6, 0x83D6, 0xDAD8, 0x8583, 0xD4E1, 0x877C,
0xCF04, 0x89BE, 0xC946, 0x8C4A, 0xC3A9, 0x8F1D, 0xBE32, 0x9236,
0xB8E3, 0x9592, 0xB3C0, 0x9931, 0xAECC, 0x9D0E, 0xAA0A, 0xA129,
0xA57E, 0xA57E, 0xA129, 0xAA0A, 0x9D0E, 0xAECC, 0x9931, 0xB3C0,
0x9592, 0xB8E3, 0x9236, 0xBE32, 0x8F1D, 0xC3A9, 0x8C4A, 0xC946,
0x89BE, 0xCF04, 0x877C, 0xD4E1, 0x8583, 0xDAD8, 0x83D6, 0xE0E6,
0x8276, 0xE707, 0x8163, 0xED38, 0x809E, 0xF374, 0x8027, 0xF9B8
} ;
//----------------- Declara funcoes externas ---------------------------------
// calcula a magnitude quadrada do vetor complexo
extern void SquareMagnitudeCplx(int, fractcomplex*, fractional*);
//****************************************************************************************
//*********************************** MAIN ***********************************************
//****************************************************************************************
int main (void) //inicio do programa
{
int i = 0;
fractional *p_real = &sinalComplexo[0].real ;
fractcomplex *p_complexo = &sinalComplexo[0] ;
fractional *p_fract = &sinalComplexo[0].real ;
while (1) //loop infinito
{
p_real = &sinalComplexo[0].real ; //inicializa ponteiro
p_complexo = &sinalComplexo[0]; //inicializa ponteiro
/* Move buffer do sinal de entrada (real)para vetor da FFT */
for ( i = 0; i < PONTOS_FFT; i++ )
{
*p_real = sinal_Entrada [i] ;
*p_real++; //incrementa o ponteiro
}
/* Escalona o vetor para o range [-0.5, +0.5] */
p_real = &sinalComplexo[0].real ; //inicializa ponteiro
for ( i = 0; i < PONTOS_FFT; i++ )
{
*p_real = *p_real >>1 ; //desloca 1 bit para a direita
*p_real++;
}
/* Converte vetor real para vetor complexo */
p_real = &sinalComplexo[(PONTOS_FFT/2)-1].real ; //inicializa o ponteiro para parte real do vetor
p_complexo = &sinalComplexo[PONTOS_FFT-1] ;
for ( i = PONTOS_FFT; i > 0; i-- )
{
(*p_complexo).real = (*p_real--);
(*p_complexo--).imag = 0x0000; //Não possui parte imaginaria, escreve valor zero
}
/* Calcula a FFT - Transformada Rapida de Fourier */
FFTComplexIP (LOG2_ESTAGIOS_BUTTERFLY, &sinalComplexo[0], (fractcomplex *) __builtin_psvoffset(&twiddleFactors[0]), (int) __builtin_psvpage(&twiddleFactors[0]));
/* Organiza dados da saída da FFT - Bit-reverso */
BitReverseComplex (LOG2_ESTAGIOS_BUTTERFLY, &sinalComplexo[0]);
/* Calcula a soma do quadrado das partes real e imaginária
transformando vetor complexo em um vetor real
Sinal = real^2 + imaginario^2 */
SquareMagnitudeCplx(PONTOS_FFT, &sinalComplexo[0], &sinalComplexo[0].real);
/* Move buffer do vetor complexo para vetor comum */
p_fract = &sinalComplexo[0].real ; //inicia ponteiro
for ( i = 0; i < PONTOS_FFT/2; i++ )
{
SquareMagnitude [i] = *p_fract;
*p_fract++; //incrementa o ponteiro
}
/* Encontra a frequency Bin ( indice da frequencia) que possui a maior energia */
VectorMax(PONTOS_FFT/2, &SquareMagnitude[0], &picoFrequenciaBin);
/* Calcula a frequencia em Hz com maior espectro */
picoFrequencia = picoFrequenciaBin*(TAXA_AMOSTRAGEM/PONTOS_FFT);
/* Encontra o modulo da frequencia de pico */
temp3_pnt = &SquareMagnitude[0] ; //inicializa ponteiro
temp3_pnt = temp3_pnt + picoFrequenciaBin;
tempFrac = *temp3_pnt;
tempFloat = tempFrac;
tempFloat = tempFloat / 32767; // Converte fracionario para float
modulo = sqrt (tempFloat); // Extrai a raiz quadrada da soma dos quadrados da parte real/imaginaria
//tempFloat = Fract2Float (tempFrac); //converte fracional para float, usando funcao da biblioteca DSP
//modulo = sqrt (tempFloat); // Extrai a raiz quadrada da soma dos quadrados da parte real/imaginaria
// se o programa estiver calculando a FFT corretamente
// na tabela Watch voce deve encontrar picoFrequencia = 780 Hz
// de acordo com o sinal que foi gerado para esta simulacao
asm ("NOP");
}
} /* Fim */
Referências:
HAYKIN, Simon S.; VAN VEEN, Barry. Sinais e sistemas. Porto Alegre: Bookman, 2001. 668p.
